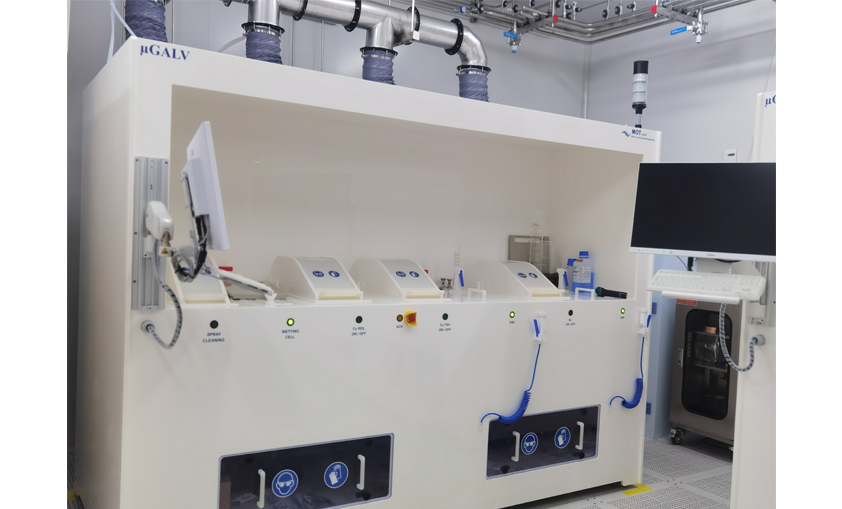

| Model： | µGALV |
|---|---|
| Function： | 电镀填充硅盲孔、硅通孔、玻璃盲孔、玻璃通孔等高深宽比结构。 |
| Engineer： | 田老师 / +86-21- 34206126-6031 / miaotian@1 |
| Location： | 东区电镀区 |
| Equipment ID： | EPL0TSV01 |
电镀填充硅盲孔、硅通孔、玻璃盲孔、玻璃通孔等高深宽比结构。只可沉积金属铜。不同深宽比和孔径的填充效果不同。
3、4、6寸标准尺寸晶圆。 晶圆厚度：350um-1000um。 150mm尺寸以下异形样品（含破片）。最小可填充盲孔为直径10um，孔深100um。
3、4、6寸标准尺寸晶圆。 晶圆厚度：350um-1000um。电流可控精度1mA。电镀时长可超过100小时。可以台阶电流，可以脉冲电流。
利用电化学方法在基体表面沉积铜层的工艺。其电镀液有硫酸铜、导电盐、pH调节剂等组成。电镀过程中将基体作为阴极，通电后，铜离子在阴极表面还原析出，形成铜镀层。
深宽比为10：1的深孔的填充效果。
3、4、6寸标准尺寸晶圆。 晶圆厚度：350um-1000um。请务必提前联系工程师。由于不同孔型填充效果各异，请准备测试样品。
至少200nm，保证孔内连续。
